K13 Harpe bru/ K14 Solhaug bru/ K21 Vinstersletta bru

Zusammenfassung

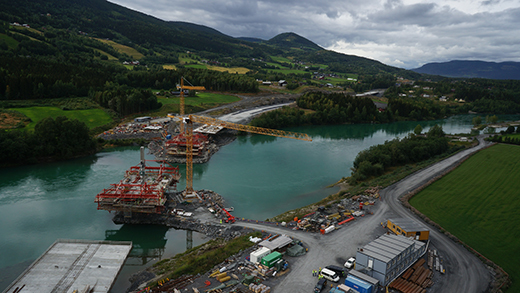

Im Rahmen des Projekts E6 H1 Frya-Vinstra hat Implenia für AF Gruppen drei Brücken gebaut, von denen die Harpe-Brücke mit 320 m die grösste ist. Die Harpe-Brücke führt über den Fluss Lågen bei Harpefoss in Sør-Fron. Die Harpe-Brücke ist eine extradosed-Brücke, das heisst, sie ist eine Mischform zwischen einer Schrägseilbrücke und einer vorgespannten Trägerbrücke.

Das Projekt

Die Harpe-Brücke ist eine extradosed-Brücke, d.h. sie ist eine Mischung aus einer Schrägseilbrücke und einer vorgespannten Balkenbrücke. Die Brücke ist 320 m lang und hat eine Spannweite von 45m - 60m - 100m - 60m - 45m. Die Brücke hat vier Fahrspuren und ist eines der größten und spektakulärsten Wahrzeichen der neuen E6 im Gudbrandsdalen.

Neben der Harpe-Brücke umfasste der Auftrag auch die Solhaug-Brücke mit 80 m und die Vinstersletta-Brücke mit 125 m.

Einzelheiten zum Projekt:

  • Vertragsart: Hauptvertrag
  • Auftragssumme: 178,6 MNOK
  • Bauzeit: Von März 2014 bis Oktober 2015
  • Entwickler: Statens vegvesen, Region Sør
  • Client: AF Gruppen AS

Technische Informationen:

K13 Harpe bru:

  • Extradosed Schrägseilbrücke: Länge 320m
  • Spannweiten: 45+65+100+65+45m
  • Fundamente: Pfähle/flach (auf Felsen gegründet)
  • Höhe der Pylone: 16,0m

K14 Solhaug bru:

  • 3-Feld-Brücke: Gesamtlänge von 80 m
  • Spannweiten: 26+28+26m
  • Fundamente: flach (auf Felsen aufgeschüttet)

K21 Vinstersletta:

  • 5-Feld-Brücke mit einer Gesamtlänge von 126m
  • Spannweiten: 23+25+30+25+23m
  • Fundamente: flach (auf Felsen aufgeschüttet)
