U-Bahnzugangsbauwerk Oberhafentunnel
Zusammenfassung
Neubau eines U-Bahnzugangsbauwerks mit Anschluss an die Haltestelle HafenCity Universität
Das Projekt
Für die Erschließung und eine bessere Anbindung des nördlichen und südlichen Oberhafenquartiers in der HafenCity Hamburg wird ein U-Bahnzugangsbauwerk mit Anschluss an die bestehende U-Bahnhaltestelle HafenCity-Universität in der Versmannstraße errichtet.

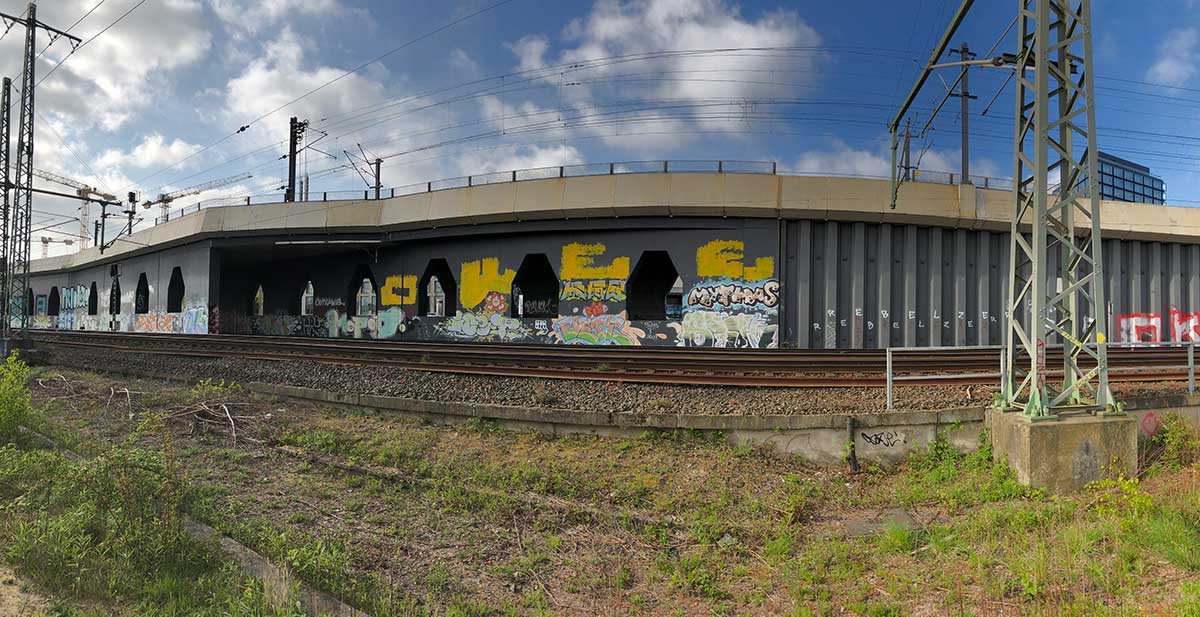

Das U-Bahn-Zugangsbauwerk quert dabei das Kreuzungsbauwerk der Pfeilerbahn der DB AG, Strecke 2200 (2-Gleise in der + 1-Ebene) sowie weitere Gleisanlagen der DB AG, Strecken 1250 (2 Gleise niveaugleich) und 1292 (1 Gleis niveaugleich). Das U-Bahnzugangsbauwerk Tunnel wird abschnittsweise in offener Bauweise in einer trockenen Baugrube hergestellt.
Das Ausgangsbauwerk Nord wird hochwassergeschützt auf NHN +8,70 m ausgebildet. Die Baugrube wird als wasserundurchlässiger Verbau in Spundwandbauweise mit innenliegenden Aussteifungen sowie zum Teil mit Rückverankerungen im Bereich des Oberhafenquartiers ausgeführt.
Leistungen im Detail
- Länge Tunnel inkl. Ausgangsbauwerk: 88 m
- Lichte Breite Tunnel: 7 m
- Lichte Höhe Tunnel 4 m
- Spundwandverbau: 3400 m2
- Erdaushub und Entsorgung: 12000 m3
- DSV-Sohle (rückverankert): 1000 m2
- Stahlbeton: 3100 m3
- Gleishilfsbrücken: 3 Stk.
- Gleisbau mit wiederzuverwendenden Materialen (3 Gleise): 110 m
- Oberleitungsanlagen
- Kabeltiefbau inkl. Kabelverlegung: 200 m
Herausforderungen
Das Bauwerk wird unter Betrieb der DB-Strecken, zum Teil unter Nutzung von Sperrpausen, errichtet. Dabei werden 5 Gleise der DB AG (u. a. der sogenannten Pfeilerbahn) gequert.
Nachhaltigkeit
Anbindung des Oberhafenquartiers an den ÖPNV
