Grabenlos Rohre verlegen mit E-Power Pipe
Modernste grabenlose Technik

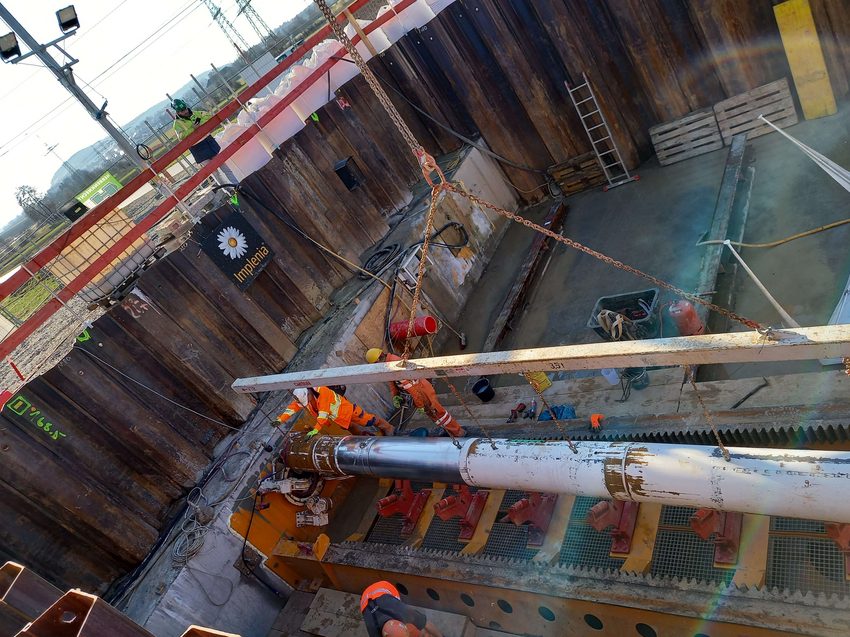

SuedLink wird vollständig als Erdkabel geplant – und Implenia baut mit. In einer ARGE Implenia Trenchless etwa am Umspannwerk Grossgartach eine Kabelleerohrtrasse über 3x455 Meter erstellt. Dafür wurden parallel drei Bohrungen mit ca. 2 bis 5 Metern Überdeckung aufgefahren. Die von Implenia grabenlos verlegten Leerrohre dienen zum späteren Einzug der SuedLink-Gleichstromerdkabel. Eine besondere Schwierigkeit: Die Strecke verläuft direkt neben einer Strasse mit Rechtskurve und war daher nicht gerade.
In einem Pilot-Projekt setzte Implenia hier zur Bohrung das vom deutschen Hersteller Herrenknecht entwickelte E-Power Pipe-Verfahren ein. Das E-Power Pipe-Verfahren dient der grabenlosen Installation von Produktrohren mit kleinem Durchmesser in geringen Tiefenlagen. Über lange Distanzen von mehr als einem Kilometer werden sowohl druckfeste als auch nicht-druckfeste Produktrohre schnell, sicher und präzise verlegt.
Umweltschonender Alleskönner

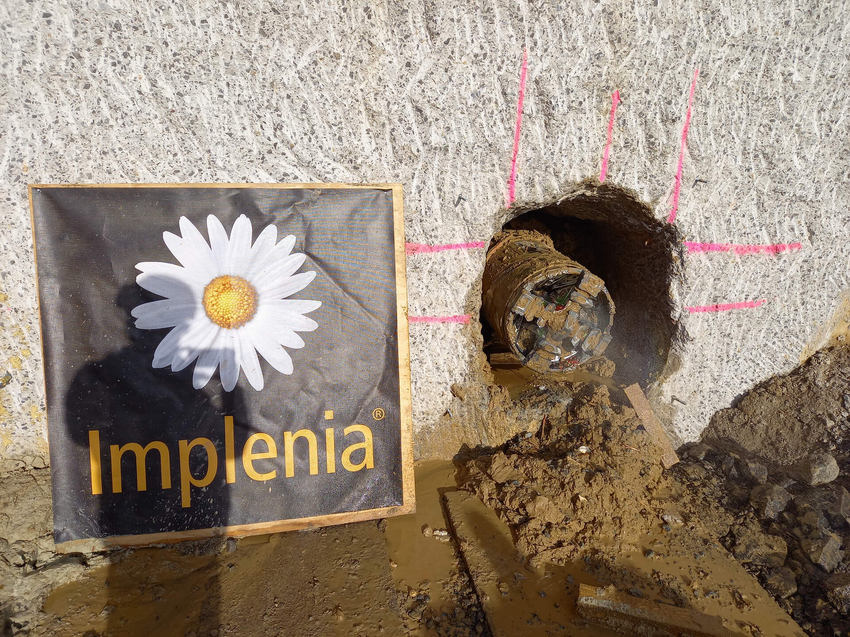

Herzstück der E-Power-Pipe-Technologie ist eine komplett ferngesteuerte Vortriebsmaschine, die mit einer Strahlförderpumpe (Jetpump) und einem integrierten Hydraulikaggregat ausgestattet ist. Diese erste sogenannte AVNS-Maschine(Automatische Vortriebsmaschine Nass Strahlpumpe)kam in Grossgartach zu ihrem vierten Einsatz.
Mit hoher Präzision kann die Maschine den geplanten Streckenverlauf einhalten und so bestehende Infrastrukturen wie Rohrleitungen, Strassen, Schienen oder auch kleinere Gewässer sicher unterqueren. Für das Bauvorhaben Grossgartach war dies extrem wichtig, denn das Baugebiet liegt in einer Grundwasser-Schutzzone. Zudem mussten ein Starkregen-Entwässerungskanal und mehrere Hochspannungsleitungen unterquert werden. Hier wäre der Aushub einer offenen Baugrube aufgrund der komplizierten Infrastruktur nicht möglich gewesen.
«Die Erkenntnisse, die wir gewonnen haben, geben uns einen enormen Wissensvorsprung.»
Florian Fischer, Implenia Trenchless
